エンドミルの基本構造と切削加工での役割

エンドミルは、工作機械の主軸に取り付けて回転させ、主に横方向や斜め方向に動かしながら金属などを削り出す切削工具です。基本構造は、機械に固定するための円柱状のシャンク部と、実際に材料を削り取る切れ刃を持つ刃部で構成されています。刃部には切りくずを排出するための溝が螺旋状に刻まれており、この形状がスムーズな加工を実現します。切削加工における役割は非常に多岐にわたり、ドリルが穴あけに特化しているのに対し、エンドミルは側面切削、溝加工、段差加工、そして複雑な曲面を持つ金型などの３次元形状の成形までを１本でこなせる点が最大の特徴です。高い寸法精度と優れた表面仕上げを同時に実現できるため、精密機械部品から航空宇宙産業に至るまで、ものづくりの現場には欠かせない存在となっています。材料や形状に合わせて最適な刃数やねじれ角を選択することで、加工能率と品質を飛躍的に向上させる重要な役割を担っています。

エンドミルの刃数と加工効率に影響する要素

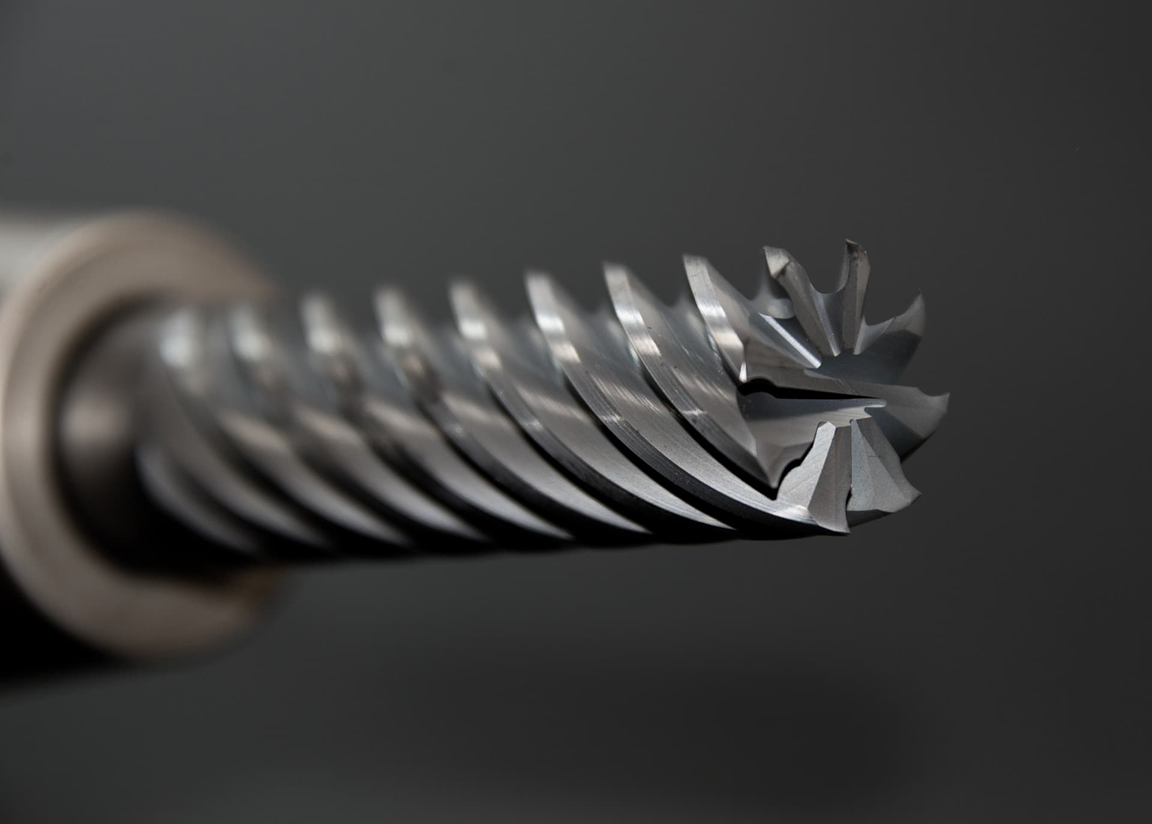

エンドミルの刃数は加工効率や仕上げ面の質に直結する重要な要素です。一般的に刃数が少ないほど一刃あたりのチップポケットが広くなるため、切り屑の排出性に優れます。これにより溝加工や深彫りなど切り屑が詰まりやすい状況でも安定した加工が可能となり、特にアルミ合金などの軟質材において高い効率を発揮します。対して多刃のエンドミルは工具全体の剛性が高く、送り速度を上げても一本あたりの負荷を分散できるため、高能率な側面加工や仕上げ加工に適しています。ただし刃数が増えるほど切り屑の収容スペースが狭まるため、送り量や回転数の設定には注意が必要です。加工効率を最大化するには、被削材の硬度や粘り、切り込み深さに応じて最適な刃数を選択し、さらに切り屑排出性と工具剛性のバランスを見極めることが不可欠です。適切な選定により加工時間の短縮と工具寿命の延長を同時に実現し、トータルコストの低減に繋がります。

エンドミルの材質と被削材に適した選び方

エンドミル選びの要は材質と被削材の相性です。一般的に超硬合金は硬度が高く耐摩耗性に優れるため、合金鋼やステンレス鋼などの難削材、または高速加工に適しています。一方、ハイス（高速度工具鋼）は靭性が高く欠けにくいため、剛性の低い設備での加工や、アルミなどの柔らかい金属を低速で削る際に有効です。選び方の基準としては、まず被削材の硬度を確認しましょう。高硬度材には、刃先に耐熱性を高めるコーティングを施した超硬エンドミルが必須となります。次に加工形状を考慮します。溝加工のように負荷が大きい場合は、剛性の高い材質を選び、突き出し量を抑えることが重要です。また、アルミ合金には溶着を防ぐために非鉄用の超硬エンドミルを、チタンやニッケル合金には熱伝導率の低さを補う特殊コーティング材を選ぶのが定石です。被削材の特性を理解し、硬度と粘りのバランスを見極めることが、工具寿命を延ばし加工精度を向上させる近道となります。

エンドミルのコーティング種類と耐摩耗性の関係

エンドミルの寿命を左右するコーティングは、加工物の材質や切削条件に合わせて最適な被膜を選択することが重要です。一般的に広く使用されるTiAlN（チタンアルミナイトライド）は、切削時の摩擦熱によって表面にアルミナ保護層を形成し、優れた耐酸化性と高温硬さを発揮するため、高速加工や乾式加工において高い耐摩耗性を実現します。さらに硬度を追求したAlTiNや、ナノ積層構造を持つ最新のコーティングは、高硬度鋼の加工においても刃先の摩耗を劇的に抑制します。一方でアルミ合金などの非鉄金属には、溶着を防ぐために摩擦係数の低いDLC（ダイヤモンドライクカーボン）や、極めて高い硬度を誇るダイヤモンドコーティングが有効であり、加工対象に応じた膜種選定が工具寿命の延長と加工精度の維持に直結します。摩耗のメカニズムは熱酸化や凝着など多岐にわたるため、被膜の硬度、耐熱温度、密着力のバランスを見極めることが、効率的な生産ラインを構築する上での鍵となります。

エンドミルの回転数設定と送り速度の基本関係

エンドミル加工において最適な加工精度と工具寿命を確保するには、回転数と送り速度の適切な設定が不可欠です。まず回転数は、工具が1分間に回転する回数を示し、刃先の周速である切削速度に基づいて算出されます。切削速度は被削材の硬度や工具の材質によって決まるため、硬い素材ほど回転数を抑え、軟らかい素材では高めるのが基本です。一方、送り速度は1分間に工具が進行する距離を指し、1刃当たりの送り量に刃数と回転数を掛けて求めます。この1刃当たりの送り量は、切りくずの厚みを左右する重要な指標であり、大きすぎると工具の破損を招き、小さすぎると摩擦熱による刃先の摩耗を早めます。つまり、回転数を上げれば連動して送り速度も上げる必要がありますが、常に被削材への負荷と排熱のバランスを考慮しなければなりません。これらの数値はカタログ値を基準としつつ、実際の加工音や切りくずの状態を見ながら微調整することが、安定した加工への近道となります。
